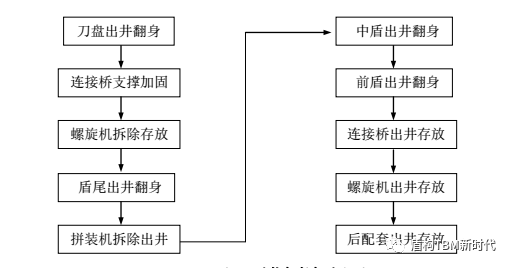

一，盾構機拆機流程圖

二，盾構機拆機過程

盾構機的拆卸與盾構機的下井組裝正好是相反的過程，待盾構機主機完全支撐在接收支架上之后，就可以對盾構機進行分解了，其分解步驟如下：

1、拆卸刀盤

拆除刀盤連接法蘭上的螺栓，回轉接頭上的管路，此時可把刀盤整體吊出地面。

2、拆除主機和后配套之間的管線

拆除各部件連接的管線，并用編號進行標記，同時進行密封包裝，防止二次污染。

3、連接橋支撐加固

4、拆卸皮帶機

將后配套拖車上的皮帶機取下并放入隧道內。

5、拆卸螺旋輸送機

拆卸前先用吊具對螺旋輸送機進行固定，然后拆卸螺旋機，并將其平移到隧道內。

6、拆卸盾尾

先按照?qǐng)D紙將盾尾吊耳焊接在盾尾殼體外部，并用吊具固定，然后拆除和中盾連接的鉸接油缸，平移盾尾，并吊出地面。

7、拆卸管片拼裝機

首先用吊具將管片拼裝機固定好，然后用液壓扳手拆除拼裝機和中盾連接的螺栓吊出出井。

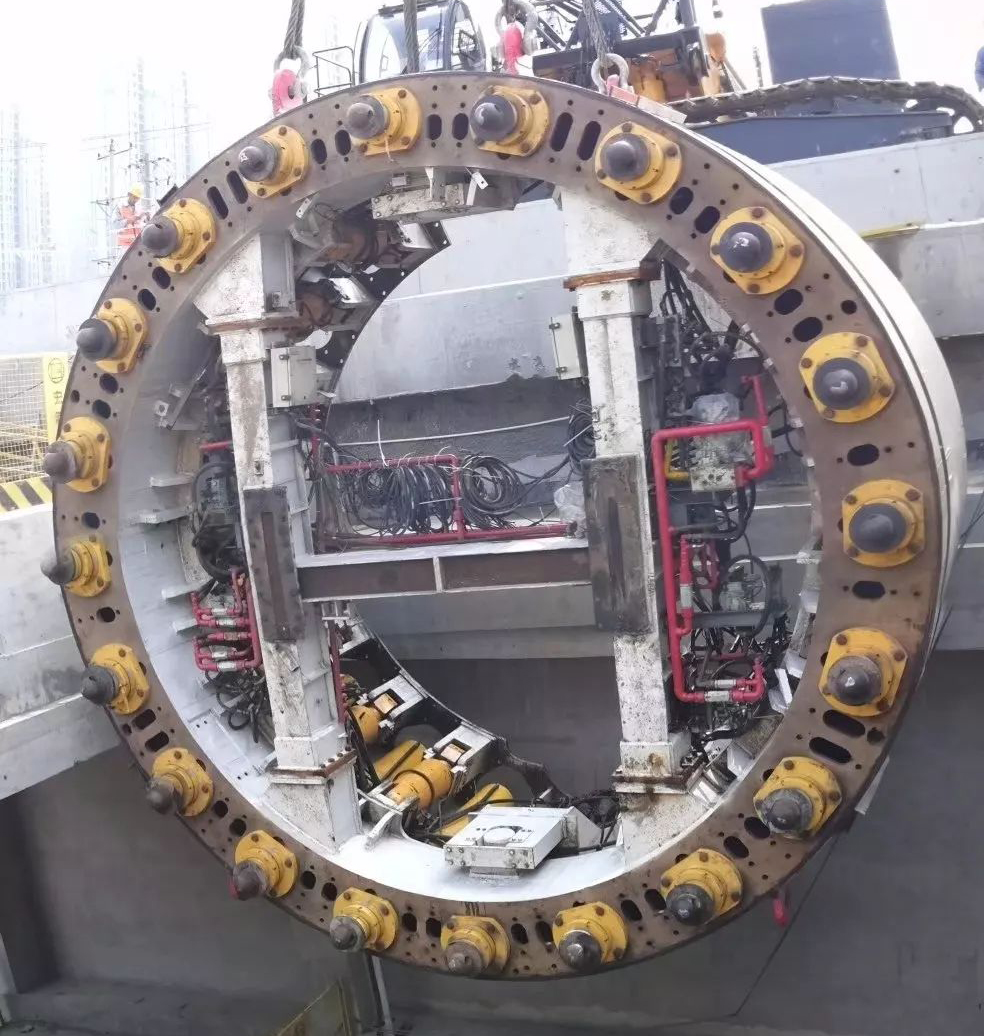

8、拆卸中盾

9、拆卸前盾

10、拆卸連接橋吊出并存放

11、吊出螺旋輸送機并存放

12、拆卸后配套各節拖車吊出并存放

13、拆卸并吊出其它各部件

14、至此拆卸過程完成

三，盾構機拆除注意事項

1、盾尾吊出時，開口應用工字鋼連接，防止吊出時變形；

2、各管線拆出時，接口必須同步編號并標識；

3、液壓油排放時，由專門人員看護，并注意及時密封，防止二次污染；

4、所有拆除的螺栓等易丟失小構件，必須按型號和類型分類擺放，并統一入庫；

5、拆除的零部件需要清理及需要進行其他存放前處理的，當以正確的方法保養后入庫；

6、拖車在起吊前，底部開口必須用型鋼或鋼管連接，防止吊出時發生變形；

7、拖車上固定不牢，易脫落且不能有效固定在拖車上的部件，應拆除后單獨吊出接收井。
